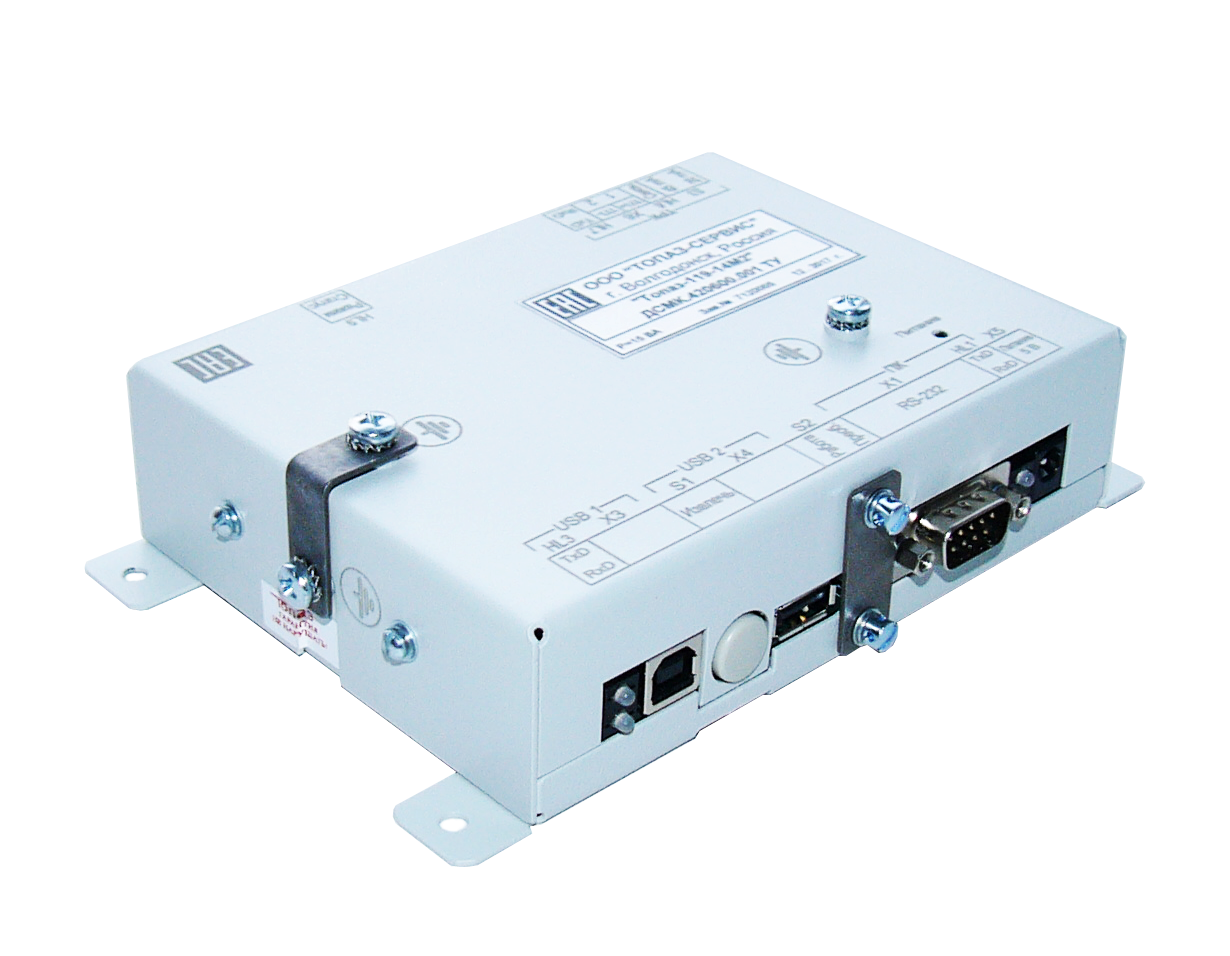

Топаз-119-14М2


Блок предназначен для дистанционного управления ТРК "Gilbarco" серий SK700, Euroline, Enterprise, 397; а также ТРК  "Ливенка", "УИЖГЭ" с  электроникой серии "КУП".

Блок обеспечивает одновременный отпуск топлива по 12 рукавам (общее число рукавов не более 48) через 6 двухсторонних или 12 односторонних ТРК, имеющих до пяти рукавов на одну сторону.


Обмен информацией между блоком и ТРК осуществляется по интерфейсу "токовая петля" (далее - "CL") по одному из протоколов:

- "Gilbarco Two-Wire" версия 1.0;
- "Ливны" версия 0.3.


Функции блока:
  • передача на ТРК команд СУ: задание дозы, пуск, останов;
  • считывание с ТРК текущего значения дозы во время налива и передача его СУ;
  • считывание с ТРК и передача СУ значений суммарных счетчиков, а также признака "кран снят";
  • останов налива по всем рукавам при отсутствии опроса от СУ;
  • продолжение прерванного налива по команде СУ (долив);
  • запись отладочной информации на внешний USB-накопитель;
  • ограничение доступа к настройкам с помощью пароля;
  • преобразование интерфейсов USB/CL или RS232/CL;
  • дополнительные функции, настраиваемые параметрами.
Преимущества перед блоками серии "М1":
  • более мощный процессор STM обеспечивает возможность расширения программного функционала блока;
  • одна общая прошивка на все устройства серии "М2", тип протокола настраивается параметром;
  • возможность записи отладочной информации на внешний USB-накопитель;
  • возможность подключения к ПК по USB;
  • внешний блок питания;
  • внешние переключатели режимов работы блока.

Управление блоком производит система управления (СУ) СУ, в качестве которой выступает ПК. Подключение к нему для длительной работы рекомендуется производить по интерфейсу RS-232. К ПК с ОС Windows XP/Vista/7/8/8.1/10 также возможно подключение через порт USB, который по разным причинам может работать нестабильно, поэтому не рекомендуется его применять в системах, требующих постоянной бесперебойной работы.

На ПК должно быть установлено программное обеспечение, поддерживающее один из протоколов связи:

- "Топаз", версия 1.7 (общая часть – версия 1.17);
- "Искра" - "расширенный протокол обмена данными между ККМ (СУ) и контроллером ТРК, версия 20, ООО "Топаз-электро". Протокол основан на "Универсальном протоколе обмена данными по интерфейсу RS-232, версия 1.72, АООТ СКБ  ВТ "Искра", г. Санкт-Петербург" и имеет с ним обратную совместимость.
