Топаз-119-30

Блок сопряжения "Топаз-119-30" предназначен для дистанционного управления топливораздаточными и газонаполнительными колонками с использованием протокола  IFSF (LON) и интерфейса "TP/FT-10" ("Twisted  Pair/Free Topology").

 Варианты управления блоком сопряжения:

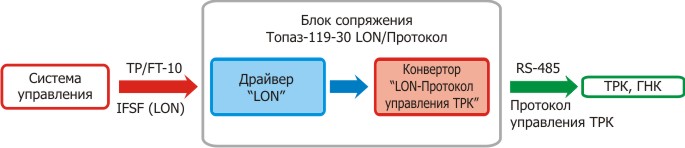

По интерфейсу TP/FT-10

От системы управления по интерфейсу "TP/FT-10" ("Twisted  Pair/Free Topology") с использованием протокола IFSF (LON).

Управление ТРК (ГНК) осуществляется по интерфейсу RS‑485 с использованием "Протокола обмена данными между системой управления и топливораздаточной колонкой. Версия 2.0, ООО "Топаз-электро", г. Волгодонск, 2005 г." либо по любому протоколу из числа освоенных Топазом (для других интерфейсов можно применить соответствующие преобразователи).
Блок сопряжения обеспечивает управление 1-ой двухсторонней или 2-мя односторонними колонками, имеющими до 5 рукавов на одну сторону.



По интерфейсу RS -485 или RS -232


От системы управления, в качестве которой используется персональный компьютер, ПДУ или ККМ через контроллер:
  • протокол "Искра" 1.72 расширенный;
  • "Протокол обмена данными между системой управления и топливораздаточной колонкой", Версия 2.0"

Управление ТРК (ГНК) осуществляется по интерфейсу "TP/FT-10" ("Twisted Pair/Free Topology") с использованием протокола "IFSF (LON)".
Блок сопряжения обеспечивает управление 6-ю двухсторонними или 12-ю односторонними колонками, имеющими до 5-ти рукавов на одну сторону.



Настройка БС "Топаз-119-30" производится с помощью программы "Настройка Топаз-319, 119-30, 106К1ЕхД-002".




Документация

Документ/Файл
 Руководство по эксплуатации "Топаз-119-30 LON/PDE"
 Руководство по эксплуатации "Топаз-119-30 LON/2.0"
 Руководство по эксплуатации "Топаз-119-30 LON/ADAST"
 Руководство по эксплуатации "Топаз-119-30 LON/Scheidt&Bachman"
 Руководство по эксплуатации "Топаз-119-30 LON"
