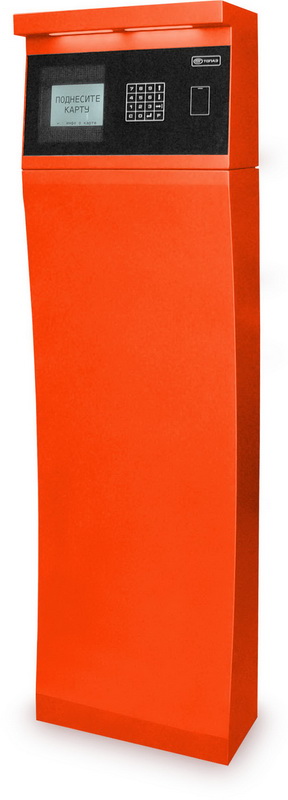

Терминал управления отпуском топлива Топаз-273


Терминал предназначен для организации безоператорного автоматизированного отпуска топлива на АЗС.


Терминал обеспечивает (в зависимости от модификации):

•   Управление отпуском топлива через топливораздаточные колонки, а также управление приемом и отпуском топлива через измерительную установку. Позволяет реализовать лимитную схему отпуска топлива, идентифицируя клиента по предъявленной proxi-карте, Учитывает все произведенные отпуски и приемы топлива, а также может контролировать состояние емкостей, оснащенных уровнемерами "ПМП" или “LLC” Для работы требуется с помощью ПК загрузить в терминал базу данных. Создание базы данных, передачу данных между ПК и терминалом, а также обработку этих данных выполняет ПО "Топаз-Автономный налив";

•   Формирование заказа для АСУ "Топаз-АЗС" на отпуск топлива с топливораздаточной колонки. Позволяет вводить величину задаваемой дозы и считывать код предъявленной proxi-карты для работы по безналичной (лимитной) или дисконтной схеме.


Для взаимодействия с пользователем терминал оснащен жидкокристаллическим дисплеем, клавиатурой, бесконтактным считывателем карт и звуковым оповещателем

Технические характеристики


Наименование параметра Терминал непосредственно управляющий колонками Работающий под управлением АСУ "Топаз-АЗС"
Устройство ввода Емкостная (бесконтактная) клавиатура
Устройство отображения информации Монохромный ЖК дисплей 5,7"
Тип поддерживаемых карт Em-marine
Связь с ТРК*
    - интерфейс
    - протокол

В зависимости от интерфейса управляемых ТРК и ГНК
Любой из числа поддерживаемых оборудованием "Топаз"

-
Количество управляемых сторон/рукавов 8/40  6/30
Связь с системой управления:
    - интерфейс
    - протокол

-

RS-485
Протокол "Топаз" для обмена данными между системой управления и терминалом. Версия 1.2
Связь с офисом RS-485 или GSM-модем с использованием SIM-карты любого оператора сотовой связи, предоставляющего услугу "Интернет через GPRS"
-
Управляющее устройство Миникомпьютер серии "Топаз-186"
Количество контролируемых емкостей ** 5 -
Условия эксплуатации:
    - температура окружающего воздуха, OC
    - относительная влажность, %

-40 ÷ +40
30 ÷ 100
Номинальное напряжение питания, В 220
Потребляемая мощность, ВА 150


* В терминал дополнительно устанавливается соответствующий блок сопряжения в случае если колонки имеют интерфейс, отличный от RS-485.


Документация

Документ/Файл
 Руководство по эксплуатации на терминал управления отпуском топлива Топаз-273-03
 Руководство по эксплуатации на терминал управления отпуском топлива Топаз-273-04
 Руководство по эксплуатации на терминал управления отпуском топлива Топаз-273-15
 Руководство по эксплуатации на терминал управления отпуском топлива Топаз-273-26
 Руководство по эксплуатации на терминал управления отпуском топлива Топаз-273-29
 Руководство по эксплуатации на терминал управления отпуском топлива Топаз-273-30
 Руководство по эксплуатации на терминал управления отпуском топлива Топаз-273-33
