Топаз-199-02 Блок сопряжения предназначен для управления:
топливораздаточными колонками "Gilbarco" по протоколу "Gilbarco Two-Wire" версия 1.0; топливораздаточными колонками "Ливенка", газонаполнительными колонками УИЖГЭ, топливораздаточными установками УТЭД, оснащенными устройствами "КУП" по протоколу обмена данными "Ливны" версия 1.4 ОАО "Промприбор".
Cвязь между блоком и колонками осуществляется по интерфейсу "токовая петля". Блок сопряжения одновременно поддерживает только один протокол обмена по интерфейсу "токовая петля".
Дополнительно возможно управление ТРК, работающими по интерфейсу RS-485, с использованием "протокола управления ТРК, версия 2.0".
БС является комбинированным устройством и функционально состоит из:
двух идентичных трехканальных конверторов протоколов, обеспечивающих управление 6-ю двухсторонними или 12-ю односторонними ТРК, имеющими до четырех рукавов на одну сторону с одновременным отпуском нефтепродукта по одному рукаву на каждую сторону; конвертора протоколов "Искра - протокол управления ТРК, версия 2.0", аналогичного "Топаз-119-15М1", обеспечивающего управление 6-ю двухсторонними или 12-ю односторонними колонками, имеющими до четырех рукавов на одну сторону.
Варианты управления блоком сопряжения: |

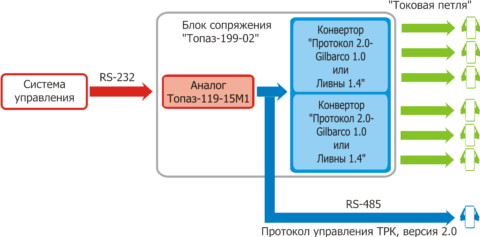

По интерфейсу RS-232
.jpg)
От системы управления, в качестве которой используется персональный компьютер: - по протоколу "Искра" версия 1.72 расширенная;
- по "протоколу управления ТРК, версия 2.0".

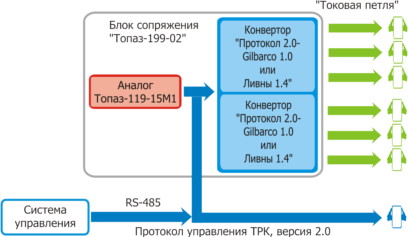

| По интерфейсу RS-485
.jpg)
По "протоколу управления ТРК, версия 2.0" от системы управления, в качестве которой используется: - персональный компьютер или миникомпьютер;
- пульт дистанционного управления;
- ККМ через контроллер.
Настройка конвертора "ИСКРА - Протокол 2.0 (Аналог "Топаз-119-15М1") производится с компьютера через программу "Настройка Топаз 119-15". Настройка конвертора "Протокол 2.0 - Gilbarco 1.0/Ливны версия 1.4" производится с компьютера через программу "Настройка Топаз 119-18М, Топаз-119-23, Топаз-199".
Отличия БС "Топаз-199-02" от БС"Топаз-119-14М1" - БС "Топаз-199-02" имеет шесть независимых каналов связи с ТРК по интерфейсу"токовая петля" (при отключении или выходе из строя ТРК или каналасвязи по другим каналам связи продолжается нормальная работа), БС "Топаз-119-14М1" имеет один канал;
Особенность интерфейса связи "токовая петля": В случае, если к одной линии интерфейса подключено несколько устройств, и хотя бы одно из них отключается или выходит из строя, то при этом прерывается связь со всеми другими.
- БС "Топаз-199-02" имеет дополнительную цепь преобразования интерфейсов "токовая петля – RS-232", что облегчает и ускоряет процесс устранениявозможных проблем связи БС и ТРК, а также упрощает анализ не штатных ситуаций;
- Блоком "Топаз-199-02" можно управлять как по протоколу "Искра" (RS-232) , так и по "протоколу 2.0" (RS-485), Блоком "Топаз-119-14М1" только по протоколу "Искра" (RS-232);
- При использовании протокола "Искра" к БС "Топаз-199-02" можно дополнительно подключить ТРК с ОУ серии "Топаз-106К" по"протоколу 2.0" (RS-485).
|
