Топаз-119-23
|
 Блок сопряжения предназначен для управления ТРК Autotank серии NordicLane по интерфейсу RS-485 или интерфейсу VL ("вольтажная линия") с использованием протокола обмена "GASCOMM" или "ASCOMM".
Дополнительно возможно управление ТРК, работающими по интерфейсу RS-485, с использованием "протокола управления ТРК, версия 2.0".
БС является комбинированным устройством и функционально состоит из:
-
двух идентичных трёхканальных конверторов протоколов "протокол управления ТРК, версия 2.0 - GASCOMM/ASCOMM", обеспечивающих управление 3-мя двухсторонними или 6-ю односторонними колонками Autotank, имеющими до пяти рукавов на одну сторону;
-
конвертора протоколов "Искра - протокол управления ТРК, версия 2.0", аналогичного "Топаз-119-15М1", обеспечивающего управление 6-ю двухсторонними или 12-ю односторонними колонками, имеющими до четырех рукавов на одну сторону.
-
Варианты управления блоком сопряжения: |

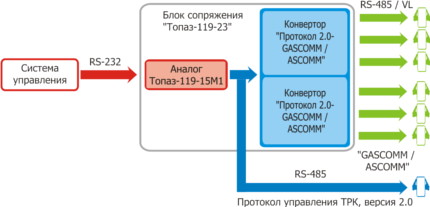

По интерфейсу RS-232
.jpg)
- От СУ, в качестве которой используется персональный компьютер:
- протокол "Искра" 1.72 расширенный;
- "протокол управления ТРК, версия 2.0". Конвертор "Искра - протокол управления ТРК, версия 2.0" требуется перевести в режим работы "преобразование интерфейсов".
|

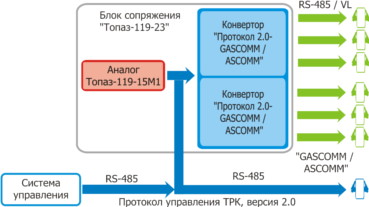

По интерфейсу RS-485
.jpg)
- По "протоколу управления ТРК, версия 2.0" от СУ, в качестве которой используется:
- персональный компьютер;
- миникомпьютер "Топаз-158";
- пульт дистанционного управления "Топаз-103М1";
- ККМ через контроллер управления ТРК "Топаз-103МК1".
Конвертор "Искра - протокол управления ТРК, версия 2.0" необходимо отключить либо установить режим работы "преобразование интерфейсов".
Настройка конвертора "ИСКРА-Протокол 2.0" (Аналог "Топаз-119-15М1") производится с компьютера через программу "Настройка Топаз 119-15"
Настройка конвертора "Протокол 2.0-GASCOMM/ASCOMM" производится с компьютера через программу "Настройка Топаз 119-18М, Топаз-119-23, Топаз-199".
|
