ТРК (УТ) "Топаз-11х"
| Видов топлива
|
1 |
| Количество рукавов
|
1 |
| Габаритные размеры, мм.
|
782 * 2384 * 531 |
| Гидравлическая система
|
|
| 110 |
Напорная |
| 111 |
Всасывающая |
| Тип индикации
|
СДИ или ЖКИ |
| Производительность
|
50 л/мин или 80 л/мин |

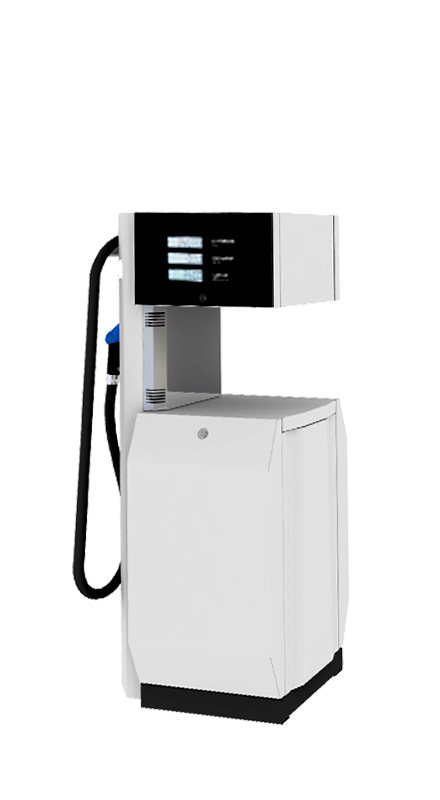

ТРК (УТ) "Топаз-11х M"
| Видов топлива
|
1 |
| Количество рукавов
|
1 |
| Габаритные размеры, мм.
|
751 * 1600 * 531 |
| Гидравлическая система
|
|
| 110 |
Напорная |
| 111 |
Всасывающая |
| Тип индикации
|
СДИ или ЖКИ |
| Производительность
|
50 л/мин или 80 л/мин |

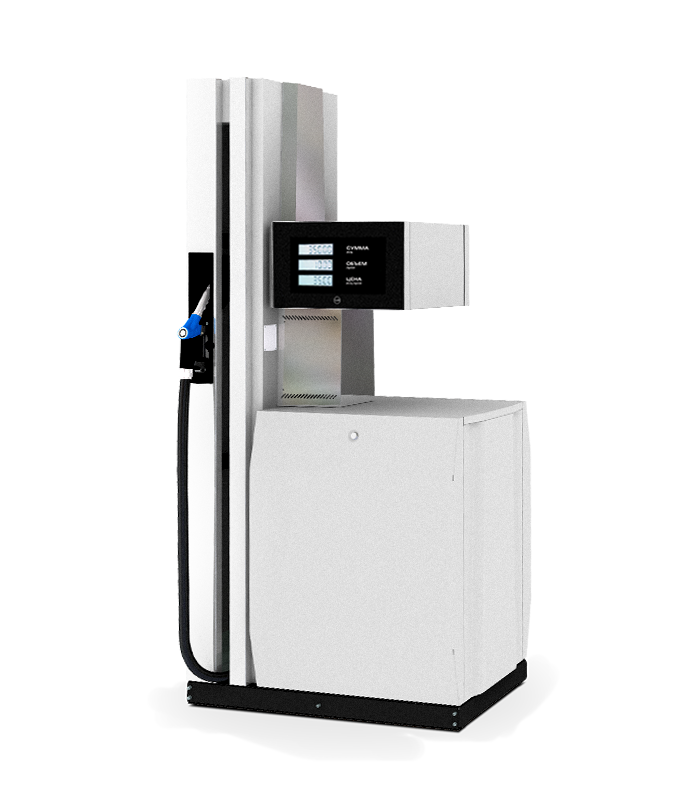

ТРК (УТ) "Топаз-21х"
| Видов топлива
|
1 |
| Количество рукавов
|
1 или 2 |
| Габаритные размеры, мм.
|
835 * 2190 * 735 |
| Гидравлическая система
|
|
| 210 |
Напорная |
| 211 |
Всасывающая |
| Тип индикации
|
СДИ или ЖКИ |
| Производительность
|
50 л/мин, 80 л/мин или 130 л/мин |

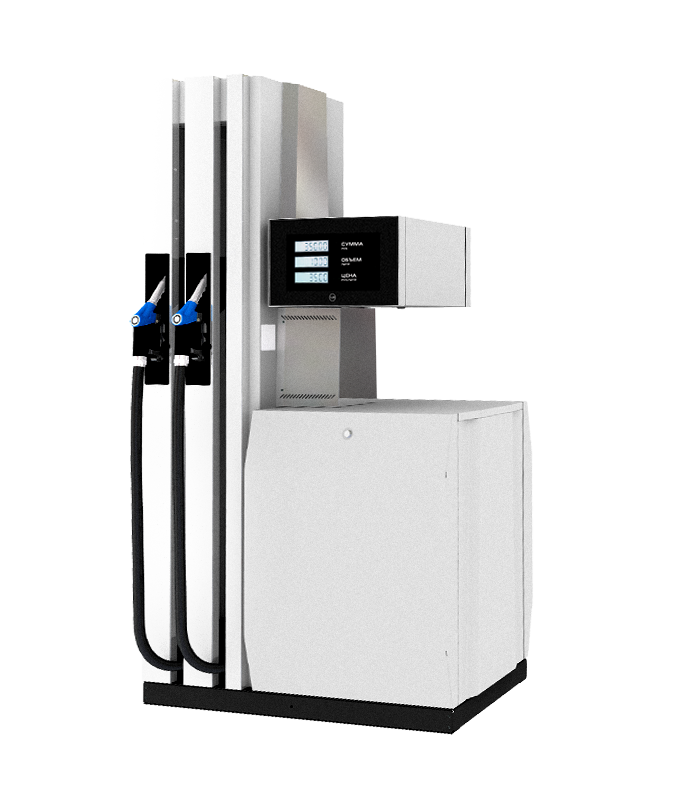

ТРК (УТ) "Топаз-22х"
| Видов топлива |
2 |
| Количество рукавов |
2 или 4 |
| Количество одновременно обслуживаемых сторон |
1 или 2 |
| Габаритные размеры, мм |
1240 * 2190 * 735 |
| Гидравлическая система |
|
| 220 |
Напорная |
| 221 |
Всасывающая |
| Тип индикации |
СДИ или ЖКИ |
| Производительность |
50 л/мин, 80 л/мин или 130 л/мин
|
| Система отбора паров |
По заказу |

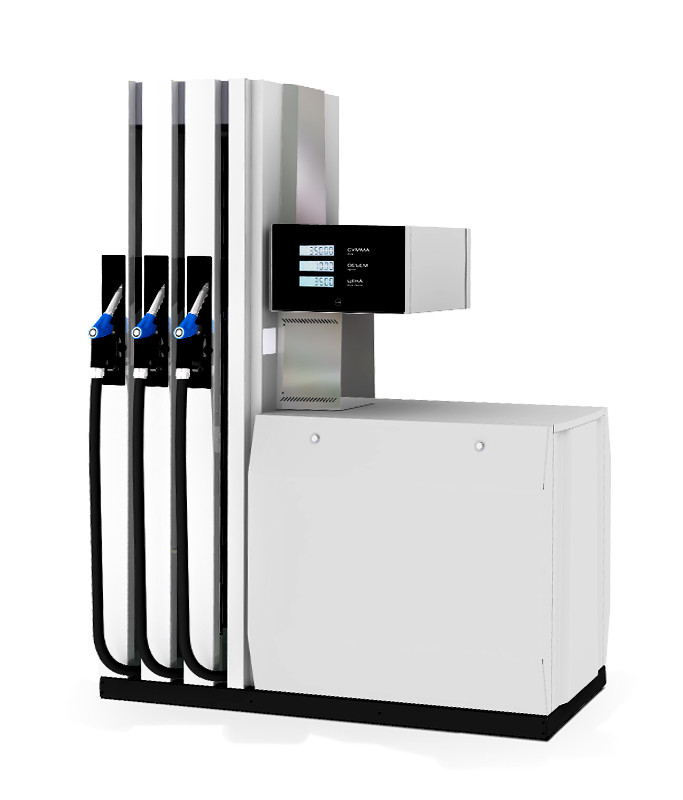

ТРК (УТ) "Топаз-23х"
| Видов топлива |
3 |
| Количество рукавов |
3 или 6 |
| Количество одновременно обслуживаемых сторон |
1 или 2 |
| Габаритные размеры, мм |
1730 * 2190 * 735 |
| Гидравлическая система |
|
| 230 |
Напорная |
| 231 |
Всасывающая |
| Тип индикации |
СДИ или ЖКИ |
| Производительность |
50 л/мин, 80 л/мин или 130 л/мин |
| Система отбора паров |
По заказу |

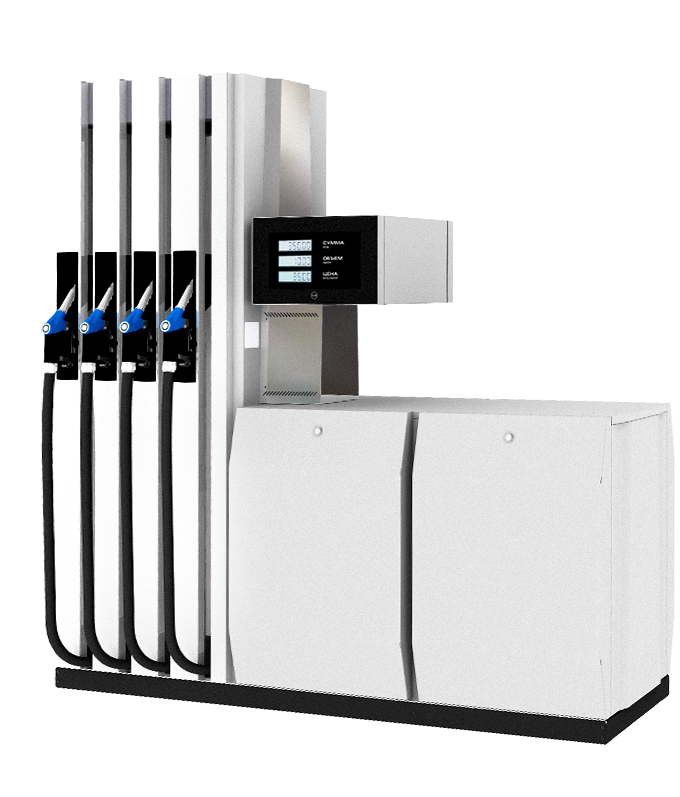

ТРК (УТ) "Топаз-24х"
| Видов топлива |
4 |
| Количество рукавов |
4 или 8 |
| Количество одновременно обслуживаемых сторон |
1 или 2 |
| Габаритные размеры, мм |
2220 * 2190 * 735 |
| Гидравлическая система |
|
| 240 |
Напорная |
| 241 |
Всасывающая |
| Тип индикации |
СДИ или ЖКИ |
| Производительность |
50 л/мин или 80л/мин |
| Система отбора паров |
По заказу |

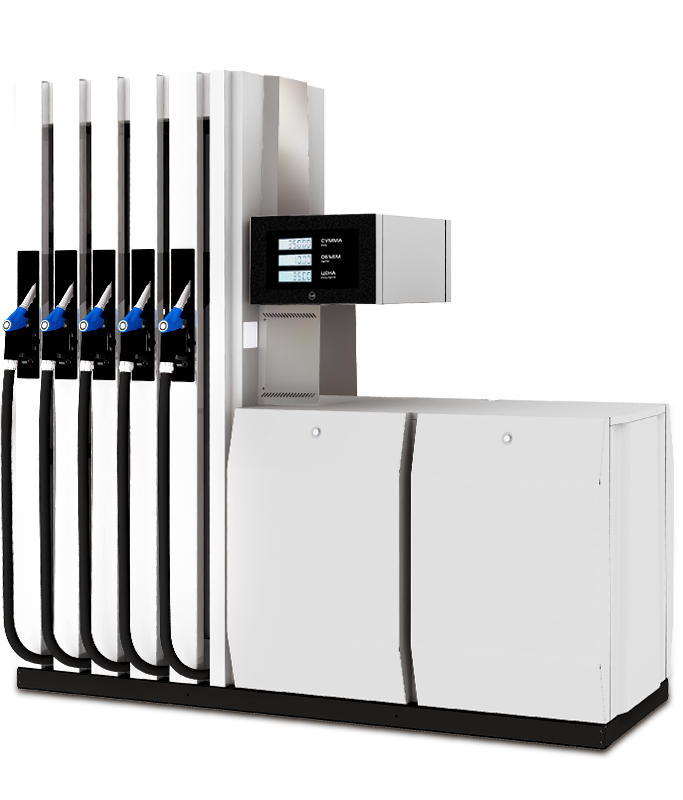

УТ "Топаз-25х"
| Видов топлива |
5 |
| Количество рукавов |
5 или 10 |
| Количество одновременно обслуживаемых сторон |
1 или 2 |
| Габаритные размеры, мм |
|
| Напорная |
2390 * 2190 * 735 |
| Всасывающая |
2710 * 2190 * 735 |
| Гидравлическая система |
|
| 250 |
Напорная |
| 251 |
Всасывающая |
| Тип индикации |
СДИ или ЖКИ |
| Производительность |
50 л/мин или 80л/мин |
| Система отбора паров |
По заказу |

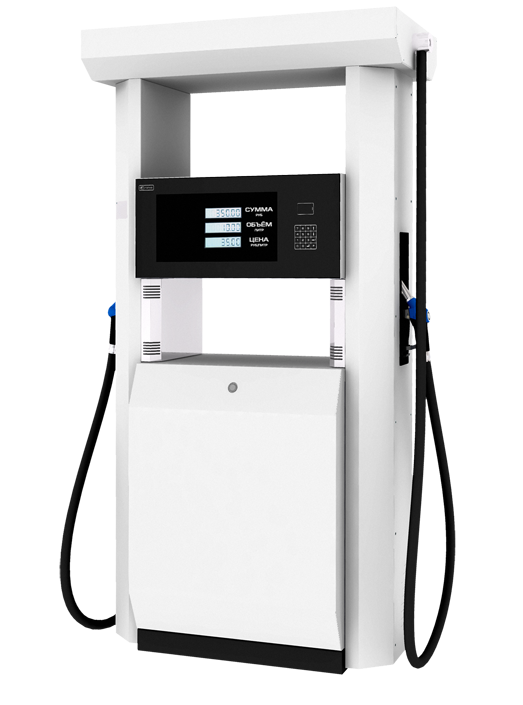

УТ "Топаз-31х"
| Видов топлива |
1 |
| Количество рукавов |
1 или 2 |
| Количество одновременно обслуживаемых сторон |
1 или 2 |
| Габаритные размеры, мм |
|
| Напорная |
|
| Всасывающая |
|
| Гидравлическая система |
|
| 310 |
Напорная |
| 311 |
Всасывающая |
| Тип индикации |
СДИ или ЖКИ |
| Производительность |
50 л/мин или 80л/мин |
| Система отбора паров |
По заказу |

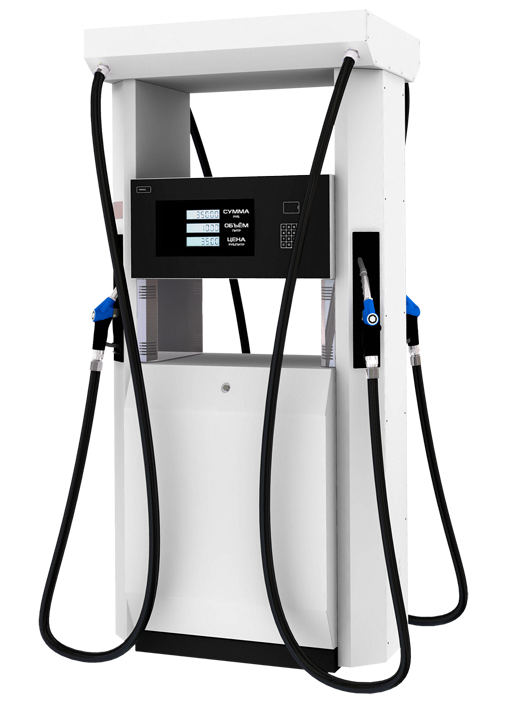

УТ "Топаз-32х"
| Видов топлива |
2 |
| Количество рукавов |
2 или 4 |
| Количество одновременно обслуживаемых сторон |
1 или 2 |
| Габаритные размеры, мм |
|
| Напорная |
|
| Всасывающая |
|
| Гидравлическая система |
|
| 320 |
Напорная |
| 321 |
Всасывающая |
| Тип индикации |
СДИ или ЖКИ |
| Производительность |
50 л/мин или 80л/мин |
| Система отбора паров |
По заказу |

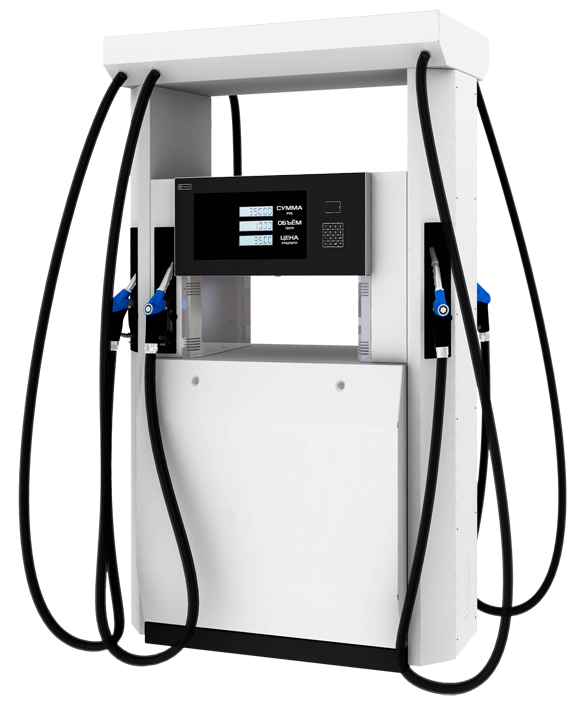

УТ "Топаз-33х"
| Видов топлива |
3 |
| Количество рукавов |
3 или 6 |
| Количество одновременно обслуживаемых сторон |
1 или 2 |
| Габаритные размеры, мм |
|
| Напорная |
|
| Всасывающая |
|
| Гидравлическая система |
|
| 330 |
Напорная |
| 331 |
Всасывающая |
| Тип индикации |
СДИ или ЖКИ |
| Производительность |
50 л/мин или 80л/мин |
| Система отбора паров |
По заказу |

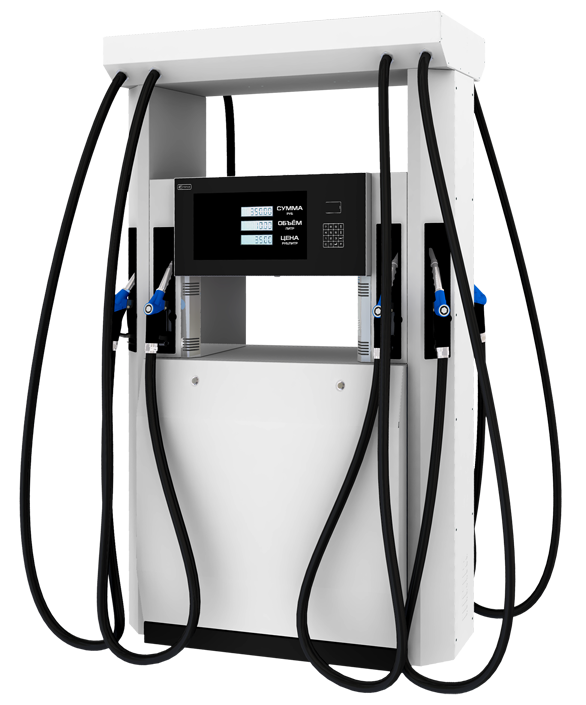

УТ "Топаз-34х"
| Видов топлива |
4 |
| Количество рукавов |
4 или 8 |
| Количество одновременно обслуживаемых сторон |
1 или 2 |
| Габаритные размеры, мм |
|
| Напорная |
|
| Всасывающая |
|
| Гидравлическая система |
|
| 340 |
Напорная |
| 341 |
Всасывающая |
| Тип индикации |
СДИ или ЖКИ |
| Производительность |
50 л/мин или 80л/мин |
| Система отбора паров |
По заказу |

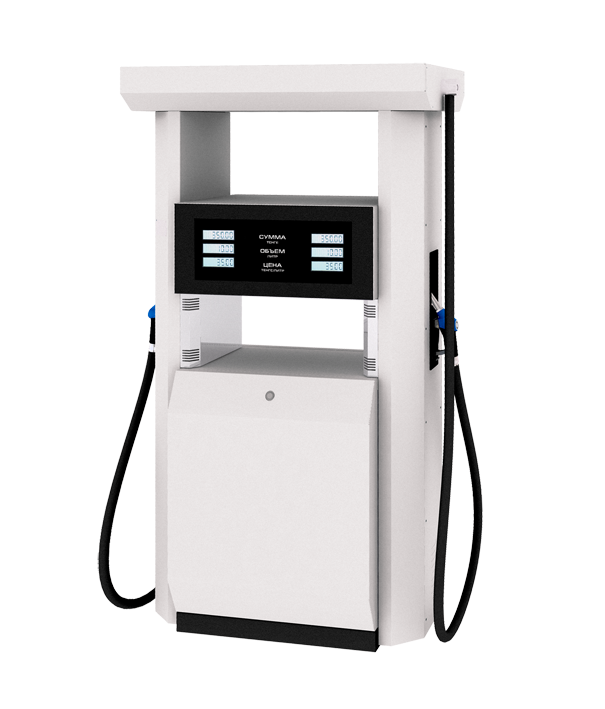

ТРК (УТ) "Топаз-42х Н"
| Видов топлива
|
1 или 2 |
| Количество рукавов
|
2 |
| Габаритные размеры, мм
|
1320 * 2198 * 531 |
| Гидравлическая система
|
|
| 420 Н |
Напорная |
| 420 Н |
Всасывающая |
| Тип индикации
|
СДИ или ЖКИ |
| Производительность
|
50 л/мин или 80 л/мин |

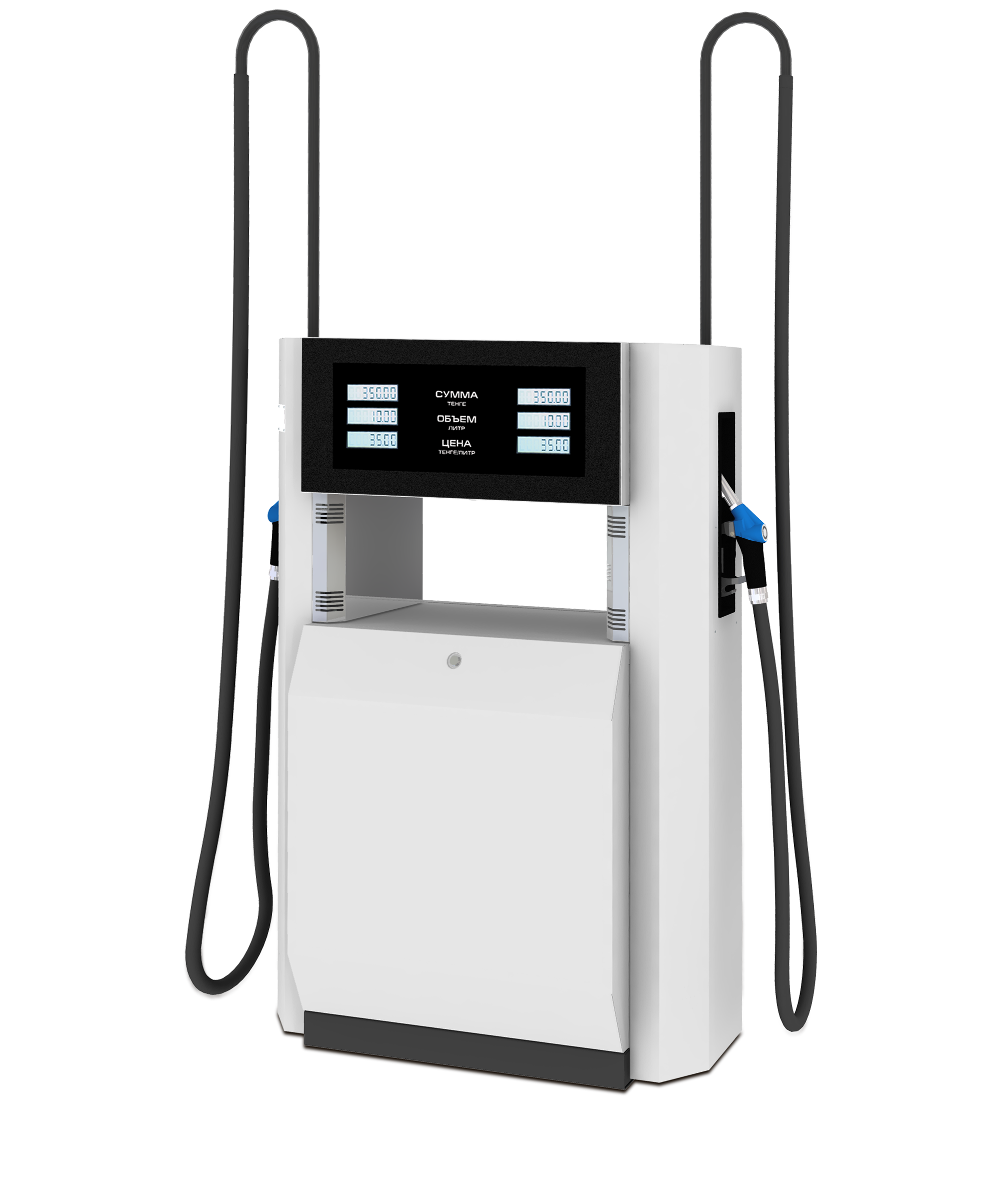

ТРК (УТ) "Топаз-42х"
| Видов топлива
|
2 |
| Количество рукавов
|
2 |
| Габаритные размеры, мм
|
1355 * 2380 * 531 |
| Гидравлическая система
|
|
| 420 |
Напорная |
| 420 |
Всасывающая |
| Тип индикации
|
СДИ или ЖКИ |
| Производительность
|
50 л/мин или 80 л/мин |

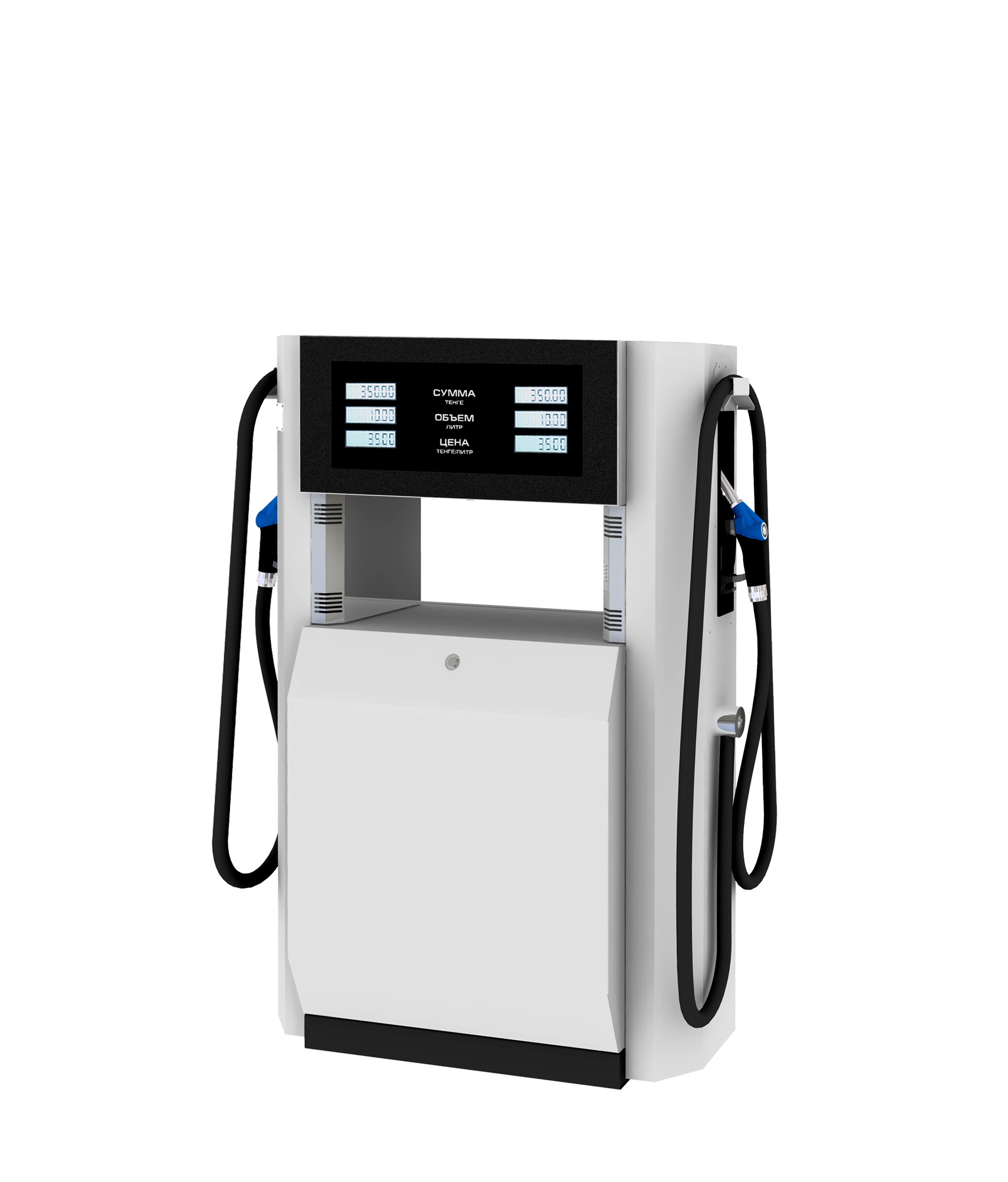

ТРК (УТ) "Топаз-42х M"
| Видов топлива
|
2 |
| Количество рукавов
|
2 |
| Габаритные размеры, мм.
|
1355 * 1600 * 5315 |
| Гидравлическая система
|
|
| 420 М |
Напорная |
| 421 М |
Всасывающая |
| Тип индикации
|
СДИ или ЖКИ |
| Производительность
|
50 л/мин, 80 л/мин или 130 л/мин |
ТРК (УТ) "Топаз-42х МП"
| Видов топлива
|
1 или 2 |
| Количество рукавов
|
2 |
| Габаритные размеры, мм
|
1355 * 2380 * 531 |
| Гидравлическая система
|
|
| 420 МП |
Напорная |
| 420 МП |
Всасывающая |
| Тип индикации
|
СДИ или ЖКИ |
| Производительность
|
50 л/мин или 80 л/мин |

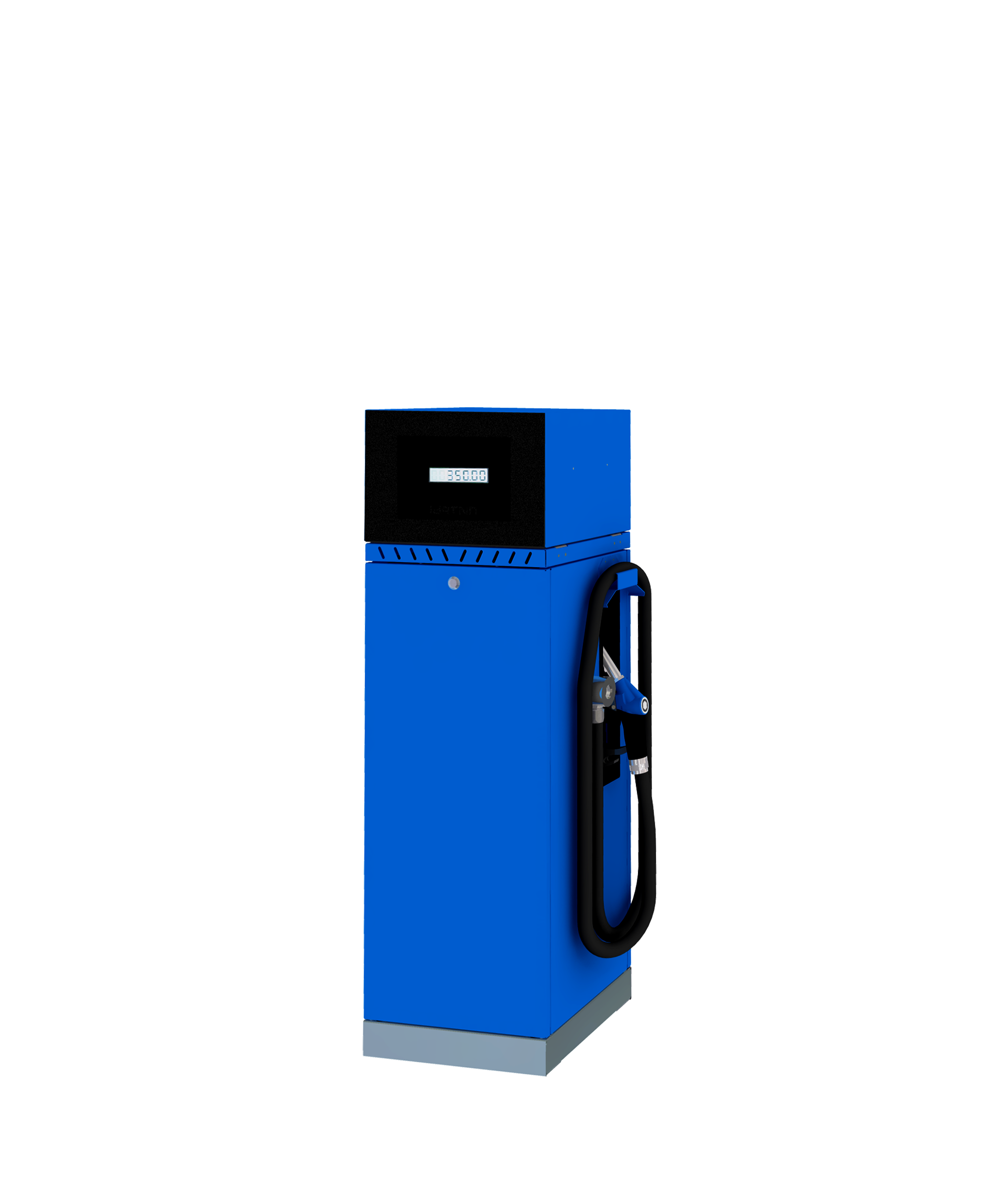

ТРК (УТ) "Топаз-51х"
| Видов топлива
|
1 |
| Количество рукавов
|
1 |
| Габаритные размеры, мм.
|
547 * 1443 * 400 |
| Гидравлическая система
|
|
| 510 |
Напорная |
| 511 |
Всасывающая |
| Тип индикации
|
СДИ или ЖКИ |
| Производительность
|
50 л/мин, 80 л/мин |

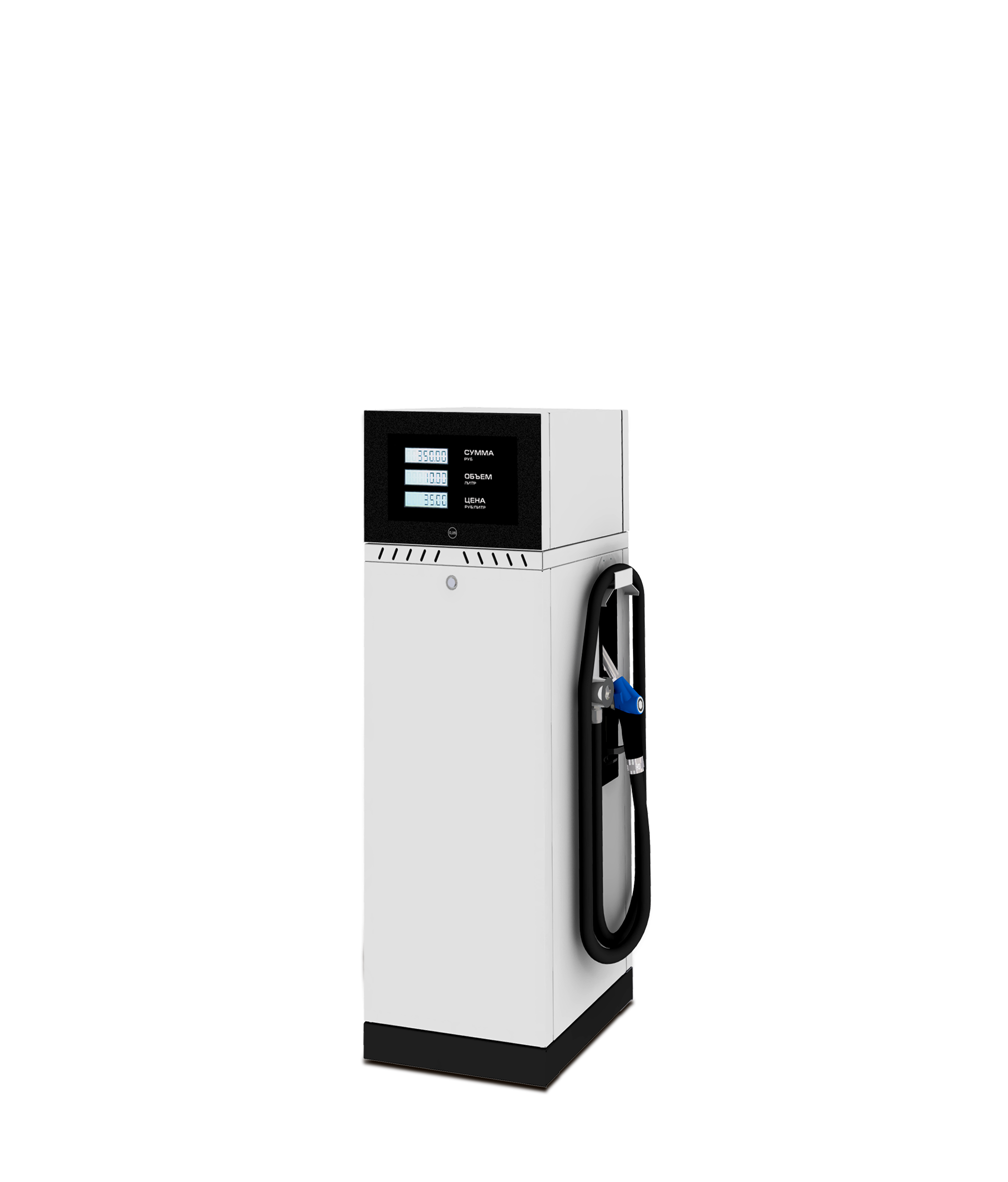

ТРК (УТ) "Топаз-61х"
| Видов топлива
|
1 |
| Количество рукавов
|
1 или 2 |
| Габаритные размеры, мм.
|
600 * 1445 * 460 |
| Гидравлическая система
|
|
| 610 |
Напорная |
| 611 |
Всасывающая |
| Тип индикации
|
СДИ или ЖКИ |
| Производительность
|
50 л/мин, 80 л/мин |
Технические характеристики топливораздаточных колонок "Топаз"
| Наименование параметра
|
Значение
|
| Номинальный расход, ±10%, л/мин
|
50 |
80 |
130 |
| Наименьший расход, л/мин, не более
|
5 |
10 |
| Минимальная доза выдачи, л
|
2 |
10 |
| Установленная мощность привода насоса, кВт, не более
|
0,75 |
| Максимальная мощность колонки, кВт
|
|
|
| Без насосного моноблока |
0,12 |
0,12 |
| С насосным моноблоком |
1,62 |
3,12 |
| Номинальное напряжение питания, В
|
220/380 |
| Длина раздаточного рукава, м, не менее
|
4 |
| Пределы допустимой основной погрешности, %, не более
|
±0,25 |
| Управление *
|
|
| Интерфейс
|
RS-485
|
| Протокол |
Протокол управления ТРК 2.0 |
| Условия эксплуатации
|
|
| Температура окружающего воздуха, град. С
|
-40 - +50
|
| Относительная влажность воздуха, % |
30 - 100
|
* ТРК (УТ) Серии 51х имеют имеют как импульсное, так и интерфейсное управление (определяется настройкой)

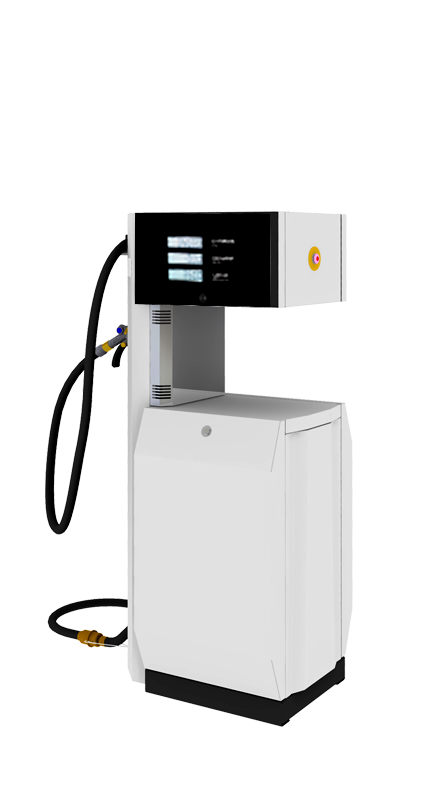

УТ "Топаз-110Г"
| Видов топлива
|
1 |
| Количество рукавов
|
1 |
| Габаритные размеры, мм.
|
726 * 1600 * 440 |
| Гидравлическая система
|
|
| 110 |
Напорная |
| 111 |
Всасывающая |
| Тип индикации
|
СДИ или ЖКИ |
| Производительность
|
50 л/мин |

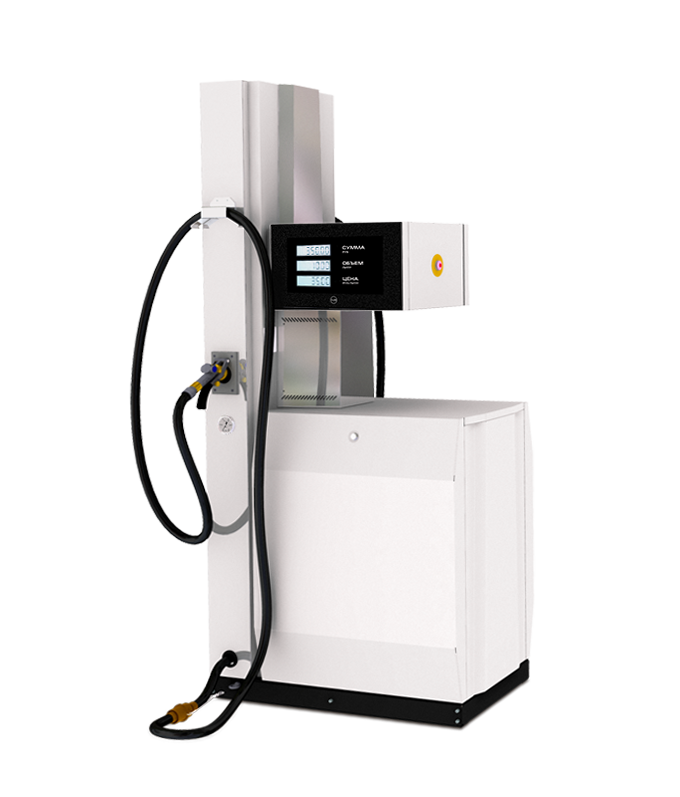

УТ "Топаз-210Г"
| Видов топлива
|
1 |
| Количество рукавов
|
2 |
| Габаритные размеры, мм.
|
1000 * 2196 * 946 |
| Гидравлическая система
|
Напорная |
| Тип индикации
|
СДИ или ЖКИ |
| Производительность
|
50 л/мин |

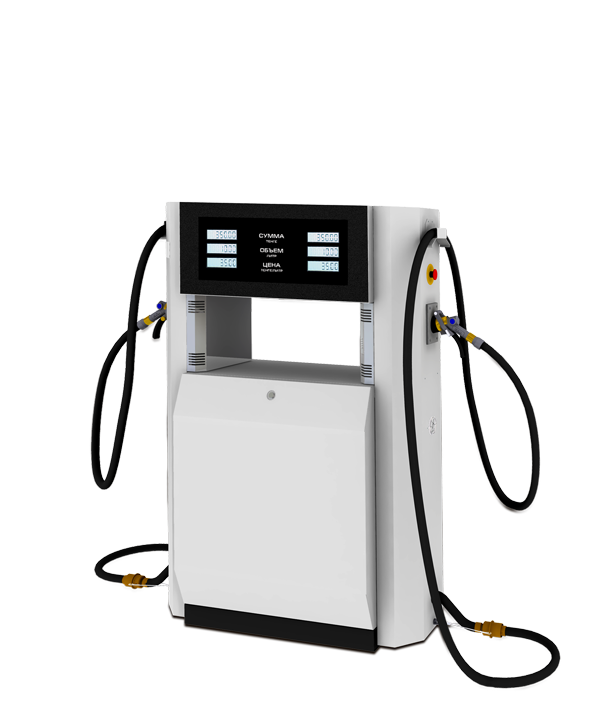

УТ "Топаз-410Г"
| Видов топлива
|
1 |
| Количество рукавов
|
2 |
| Габаритные размеры, мм.
|
1095 * 1600 * 530 |
| Гидравлическая система
|
Напорная |
| Тип индикации
|
СДИ или ЖКИ |
| Производительность
|
до 50 л/мин |

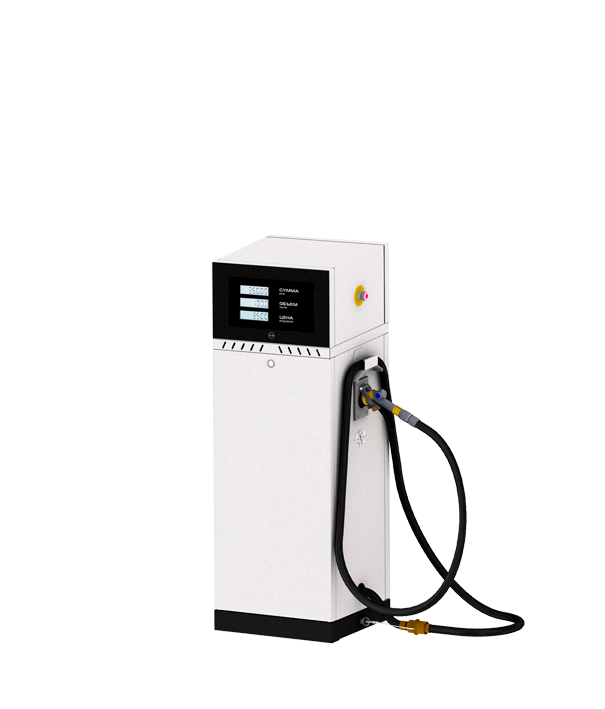

УТ "Топаз-610Г"
| Видов топлива
|
1 |
| Количество рукавов
|
1 |
| Габаритные размеры, мм.
|
740 * 1441 * 460 |
| Гидравлическая система
|
Напорная |
| Тип индикации
|
СДИ или ЖКИ |
| Производительность
|
до 50 л/мин |
Технические характеристики УТ "Топаз"
| Наименование параметра
|
Значение
|
| Номинальный расход, ±10%, л/мин
|
50 |
| Наименьший расход, л/мин, не более
|
5 |
| Минимальная доза выдачи, л
|
5 |
| Минимальное рабочее давление газа, МПа
|
0,7 |
| Рабочее давление газа, МПа
|
1,6 |
| Максимальное рабочее давление газа, МПа
|
1,8 |
| Максимальное давление газа, МПа
|
2,5 |
| Максимальная мощность колонки, кВт
|
0,2 |
| Номинальное напряжение питания, В
|
220 |
| Длина раздаточного рукава, м, не менее
|
4 |
| Пределы допустимой основной погрешности, %, не более
|
±1 |
| Управление **
|
|
| Интерфейс
|
RS-485
|
| Протокол |
Протокол управления ТРК 2.0; Протокол "Топаз" |
| Условия эксплуатации
|
|
| Температура окружающего воздуха, град. С
|
от -40 до +50
|
| Относительная влажность воздуха, % |
от 30 до 100
|

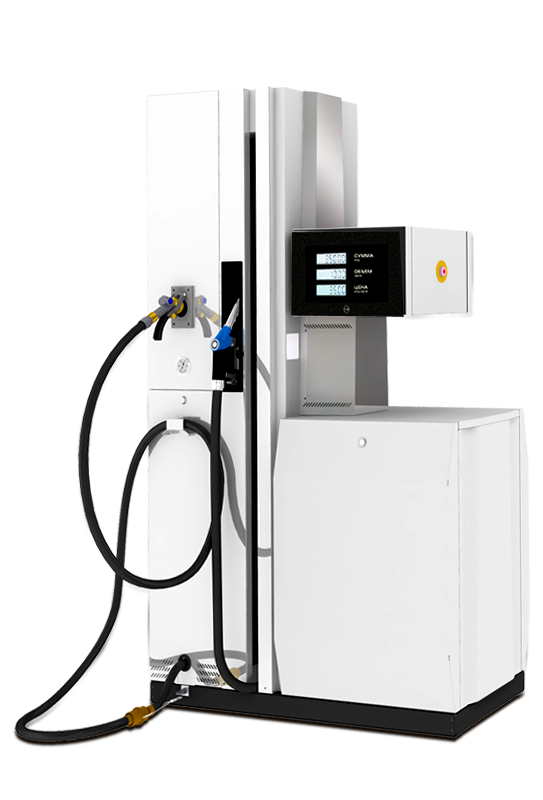

УТ "Топаз-220Г"
| Видов топлива, из них
|
2 |
| - ЖМТ
|
1 |
| - СУГ
|
1 |
| Количество рукавов, из них
|
4 |
| - для выдачи ЖМТ
|
2 |
| - для выдачи СУГ
|
2 |
| Габаритные размеры, мм.
|
_ |
| Гидравлическая система
|
Напорная |
| Тип индикации
|
СДИ или ЖКИ |
| Производительность
|
до 50 л/мин |

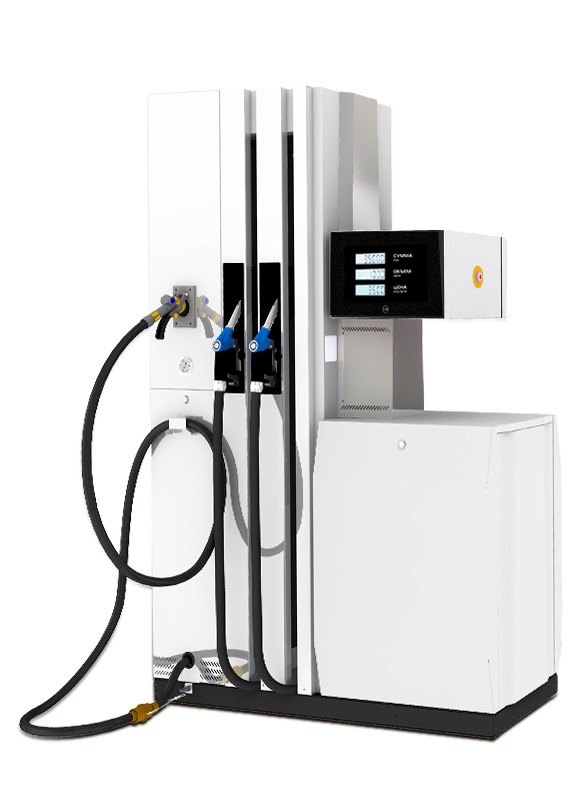

УТ "Топаз-230Г"
| Видов топлива, из них
|
3 |
| - ЖМТ
|
2 |
| - СУГ
|
1 |
| Количество рукавов, из них
|
6 |
| - для выдачи ЖМТ
|
4 |
| - для выдачи СУГ
|
2 |
| Габаритные размеры, мм.
|
_ |
| Гидравлическая система
|
Напорная |
| Тип индикации
|
СДИ или ЖКИ |
| Производительность
|
до 50 л/мин |

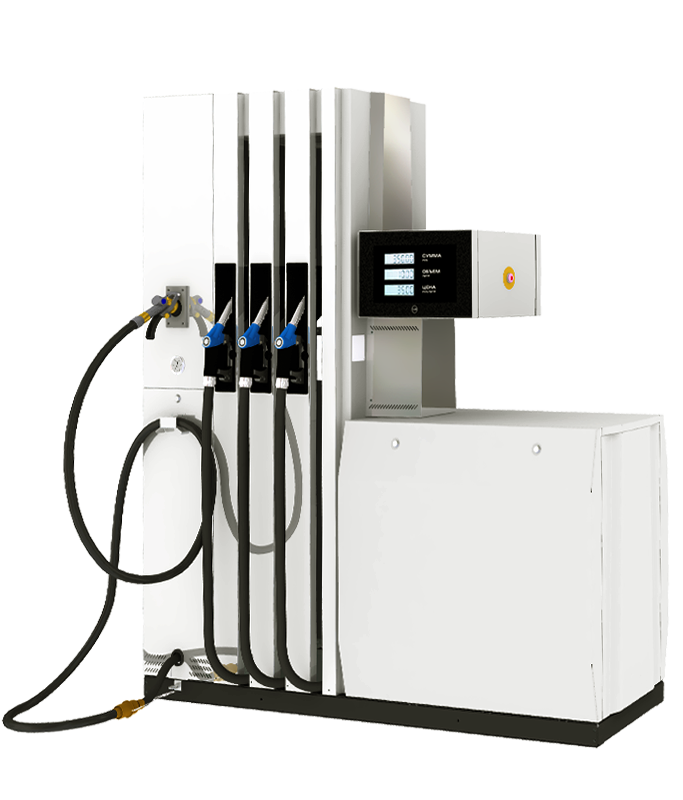

УТ "Топаз-240Г"
| Видов топлива, из них
|
4 |
| - ЖМТ
|
3 |
| - СУГ
|
1 |
| Количество рукавов, из них
|
8 |
| - для выдачи ЖМТ
|
6 |
| - для выдачи СУГ
|
2 |
| Габаритные размеры, мм.
|
2075 * 2190 * 946 |
| Гидравлическая система
|
Напорная |
| Тип индикации
|
СДИ или ЖКИ |
| Производительность
|
до 50 л/мин |

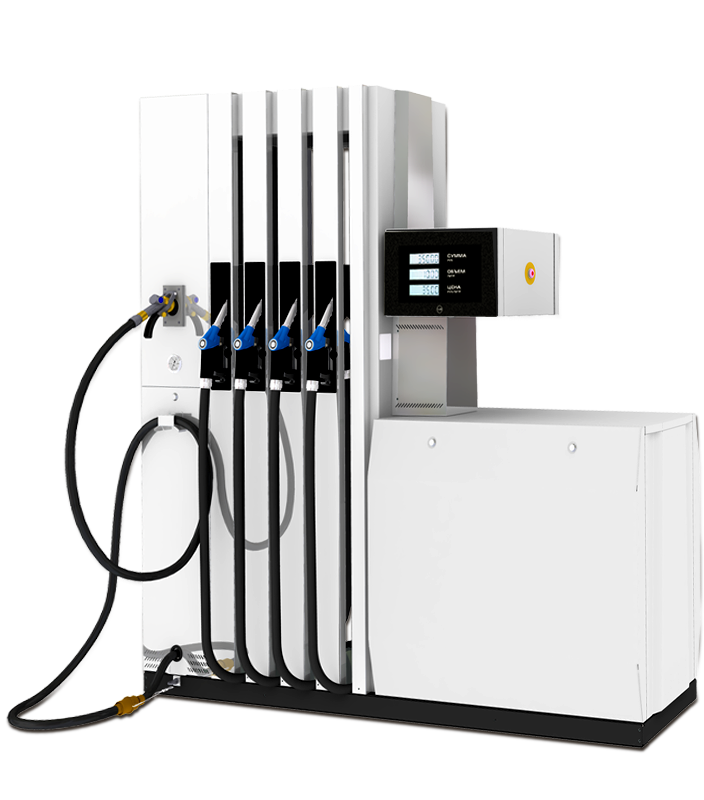

УТ "Топаз-250Г"
| Видов топлива, из них
|
5 |
| - ЖМТ
|
4 |
| - СУГ
|
1 |
| Количество рукавов, из них
|
10 |
| - для выдачи ЖМТ
|
8 |
| - для выдачи СУГ
|
2 |
| Габаритные размеры, мм.
|
_ |
| Гидравлическая система
|
Напорная |
| Тип индикации
|
СДИ или ЖКИ |
| Производительность
|
до 50 л/мин |
Технические характеристики УТ "Топаз"
| Наименование параметра
|
Значение
|
| Номинальный расход, ±10%, л/мин |
до 50 |
| Наименьший расход, л/мин, не более |
5 |
| Длина раздаточного рукава, м, не менее |
4 |
| Номинальное напряжение питания, В |
220 |
Максимальная мощность колонки, кВт
|
0,2
|
| Интерфейс управления |
RS-485 |
| Протокол управления |
Протокол управления ТРК 2.0; Протокол "Топаз"
|
| Относительная влажность воздуха, % |
от 30 до - 100 |
| Температура окружающего воздуха, град. С |
от -40 до +50 |
| Параметры УТ при выдаче жидкого моторного топлива (ЖМТ)
|
| Минимальная доза выдачи, л |
2 |
| Пределы допустимой основной погрешности, %, не более |
±0,25 |
| Параметры УТ при выдаче сжиженного углеводородного газа (СУГ)
|
| Минимальная доза выдачи, л |
5 |
| Пределы допустимой основной погрешности, %, не более |
±1 |
| Минимальное рабочее давление газа, МПа |
0,7 |
| Рабочее давление газа, МПа |
1,6 |
| Максимальное рабочее давление газа, МПа |
1,8 |
| Максимальное давление газа, МПа |
2,5 |

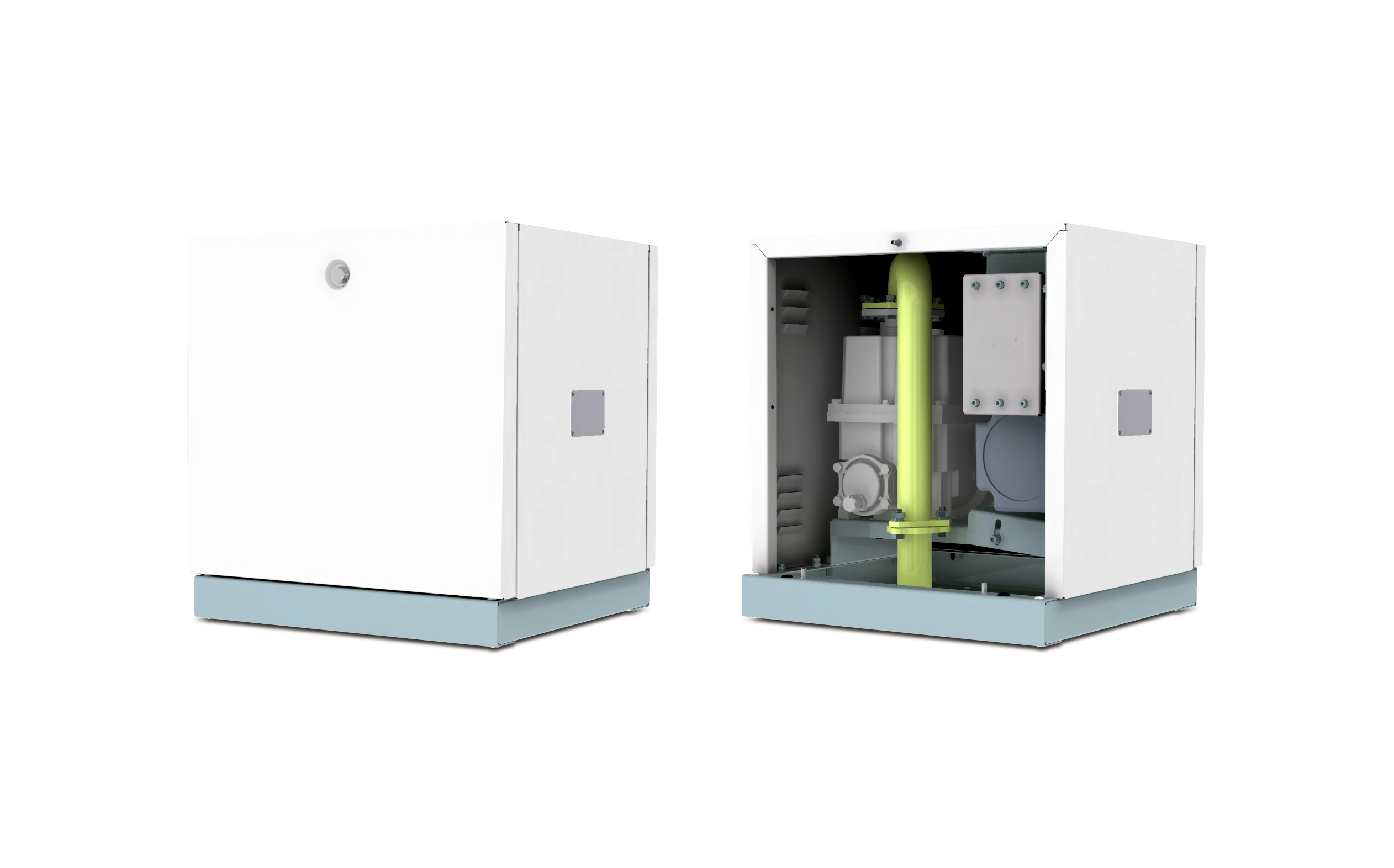

Моноблок насосный Топаз-71х
| Номинальный расход, л
|
|
| Топаз-711
|
50 |
| Топаз-712
|
80 |
| Максимальное расстояние, м
|
|
| НБ - емкость
|
18 |
| НБ – ТРК
|
60 |
| Установленная мощность привода насоса, кВт
|
|
| 711
|
0,75 |
| 712
|
0,75 |
| Габаритные размеры, мм.:
|
|
|
|
500 * 650 * 500 |
| Номинальное напряжение питания, В
|
|
|
|
380 |
| Условия эксплуатации
|
|
| Температура окружающего воздуха, град. С
|
-40 - +50 |
| Относительная влажность воздуха, %
|
30 - 100 |

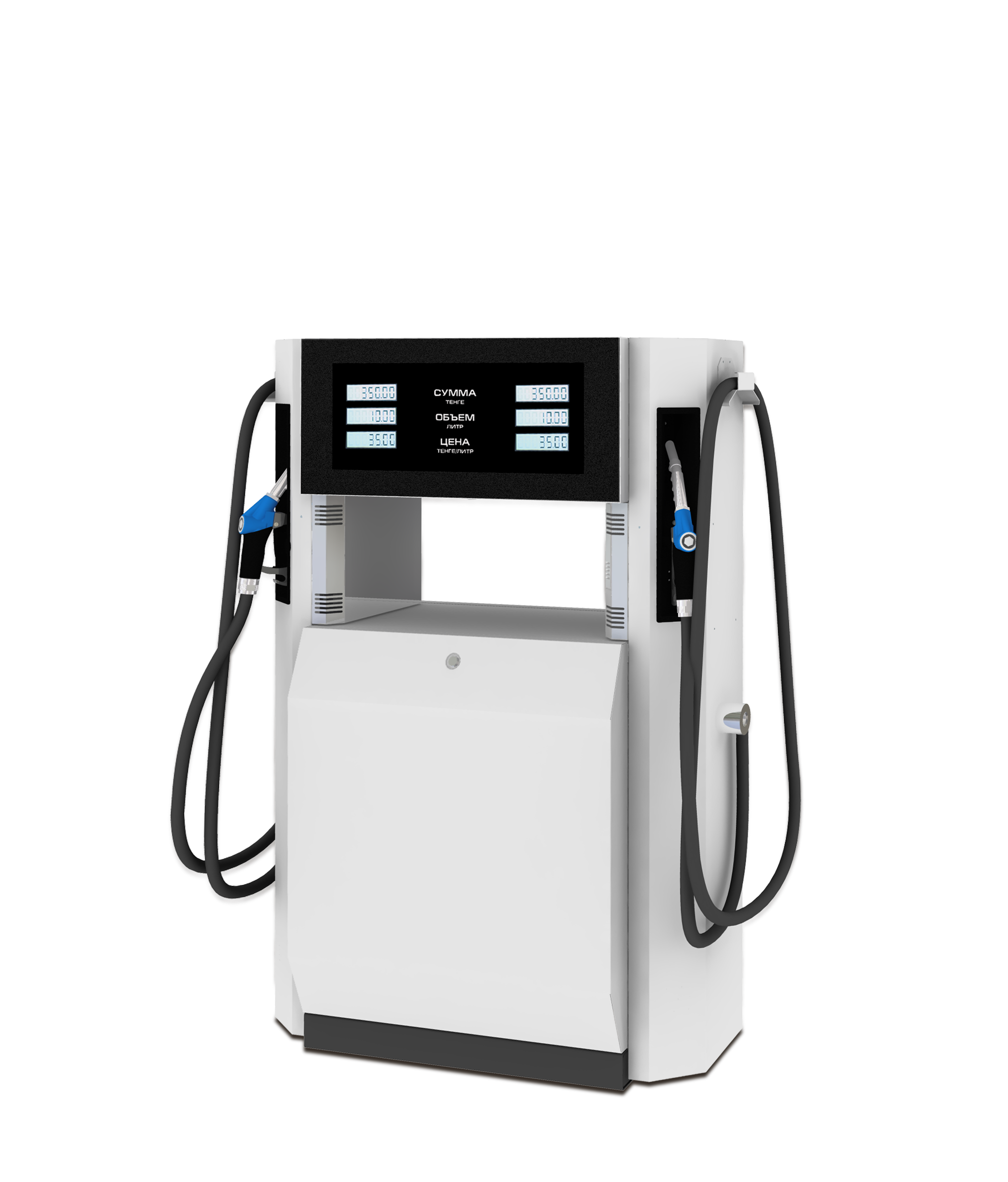

Технические характеристики УТ "Топаз"
| Наименование параметра
|
Значение
|
| Номинальный расход, ±10%, л/мин |
до 50 |
| Наименьший расход, л/мин, не более |
5 |
| Длина раздаточного рукава, м, не менее |
4 |
| Номинальное напряжение питания, В |
220 |
Максимальная мощность колонки, кВт
|
0,2
|
| Интерфейс управления |
RS-485 |
| Протокол управления |
Протокол управления ТРК 2.0; Протокол "Топаз"
|
| Относительная влажность воздуха, % |
от 30 до - 100 |
| Температура окружающего воздуха, град. С |
от -40 до +50 |
| Параметры УТ при выдаче жидкого моторного топлива (ЖМТ)
|
| Минимальная доза выдачи, л |
2 |
| Пределы допустимой основной погрешности, %, не более |
±0,25 |
| Параметры УТ при выдаче сжиженного углеводородного газа (СУГ)
|
| Минимальная доза выдачи, л |
5 |
| Пределы допустимой основной погрешности, %, не более |
±1 |
| Минимальное рабочее давление газа, МПа |
0,7 |
| Рабочее давление газа, МПа |
1,6 |
| Максимальное рабочее давление газа, МПа |
1,8 |
| Максимальное давление газа, МПа |
2,5 |
|
